曲柄滑塊導桿凸輪機構實驗臺

SBMECM-1型曲柄滑塊導桿凸輪機構實驗臺

一、產品概述

曲柄滑塊導桿凸輪機構實驗臺,曲柄滑塊導桿凸輪機構實驗裝置能完成曲柄導桿滑塊凸輪實物拼裝、運動參數檢測、運動軌跡分析等實驗項目。使學生能夠很好地了解曲柄滑塊機構、曲柄導桿滑塊機構、直動滾子推桿盤形凸輪機構和直動平底推桿盤形凸輪機構的運動時性、掌握位移、速度、加速度的測定方法。適合各大院校《機械設計基礎》、《機械設計》、《機械原理》等課程教學實驗需要。

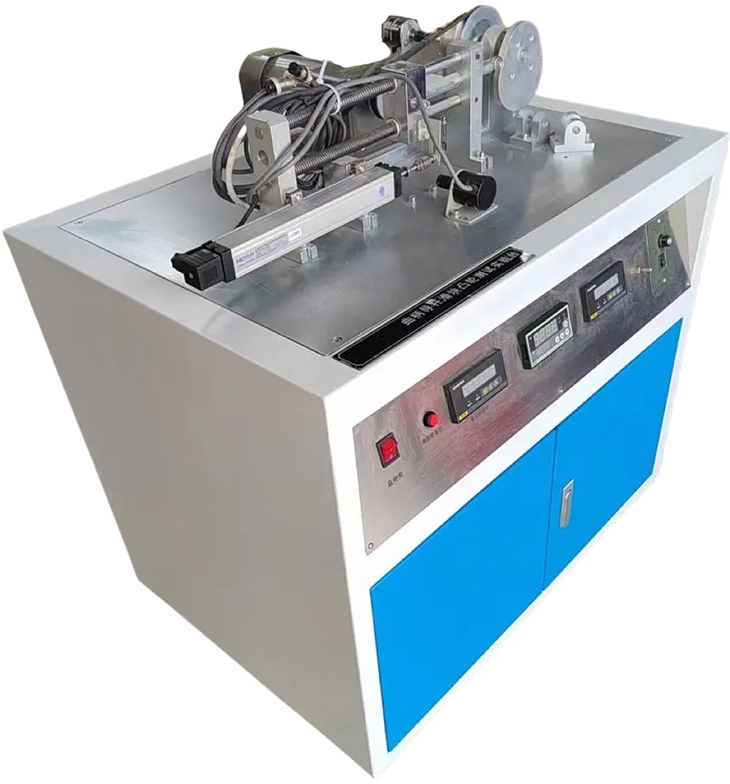

參考圖片：（以實物為準）

二、基本配置及技術性能

1.實驗桌

鐵質雙層亞光密紋噴塑結構，設有帶鎖抽屜，用于放置工具及資料；設有四個帶剎車萬向輪。

2.交流減速電機1臺：額定功率90W，轉速范圍0～250r/min

3.交流調速器1個：調節電機轉速

4.★智能型轉速顯示儀1套：供電電源：AC/DC 100-250V；輸入信號頻率：0Hz-50kHz（占空比1:1時）；輸入信號：L≦2V、H≧4V、脈沖寬度≧20uS（50kCPS）；輸出相應時間：計數到達與繼電器輸出之間的時間≦6mS；通訊接口標準串口RS-232/485雙向接口。開標現場視頻演示，并提供智能顯示儀的使用說明書原件。

5.★智能型角度顯示儀1套：采用LCD液晶顯示屏，2排數字顯示；供電電源：AC/DC 100-250V；輸入信號頻率：0Hz-50kHz（占空比1:1時）；輸入信號：L≦2V、H≧4V、脈沖寬度≧20uS（50kCPS）；輸出相應時間：計數到達與繼電器輸出之間的時間≦6mS；通訊接口標準串口RS-232/485雙向接口。開標現場視頻演示，并提供智能顯示儀的使用說明書原件。

6.★智能直線位移儀顯示儀1套：輸入方式：mV信號、標準變送信號或頻率信號；測量精度：0.1%；采樣速度有慢速和快速兩種形式；通訊接口標準串口RS-232/485雙向接口、多機地址范圍0-99；電源220VAC或24DC可選。

7.實驗機構

實驗機構安裝在鋁合金型材架上；有桿構件長度及滑塊偏心距均可進行無級調節，分析該參數改變，對機構運動特性的影響。機構大多數零配件通用，轉換拼裝方便，機構部分幾何參數可調整。

8.傳感器

直線位移傳感器1個：輸出電壓0～5V，行程≧200mm

光電編碼器2個：脈沖數2500脈沖/轉

9.配件1套：主要包含內六角扳手、活動扳手、小十字螺絲刀、光盤、通信線、實驗指導書等。

10.系統軟件

具有機構的運動演示與參數設置、數據采集、測試分析、數據曲線擬合、保存并打印實驗數據和實驗報告等功能。既可測量機構運動各參數的實時變化曲線，也可做出相關參數的仿真曲線進行分析、比較。操作簡單、直觀、方便。

三、實驗項目

1.曲柄滑塊機構、曲柄導桿滑塊機構、凸輪機構實物拼裝

2.滑塊的位移、速度、加速度檢測

3.凸輪的速度、加速度、角速度檢測

4.連桿上點的運動軌跡分析

改變機構構件的桿長和位置，進行滑塊運動規律的實測與仿真，了解速度波動的影響和機構急回特性。
